G&D DP-Vision-IP

Beschreibung
DP-Vision-IP – verlängert DisplayPort-Signale über IP-basierte Standard-Netzwerke auf Layer 3

Das KVM-over-IP-Extendersystem DP-Vision-IP verlängert die Signale

• DisplayPort 1.1a
• Keyboard/Mouse (USB und PS/2)
• Audio + RS232
• USB HID Generic

Es werden DisplayPort 1.1a Bilddaten pixelperfekt und mit sehr guter Hand-Auge-Koordination verarbeitet. Die mögliche Bildauflösung entspricht einer Pixelrate von 25MPixel/s bis zu 300MPixel/s. Die Übertragung erfolgt komprimiert und wahlweise über CAT-Kabel oder Lichtwellenleiter sowie innerhalb IP-basierter Standard-Netzwerke auf Layer 3 – auch über Subnetzwerkgrenzen hinaus.

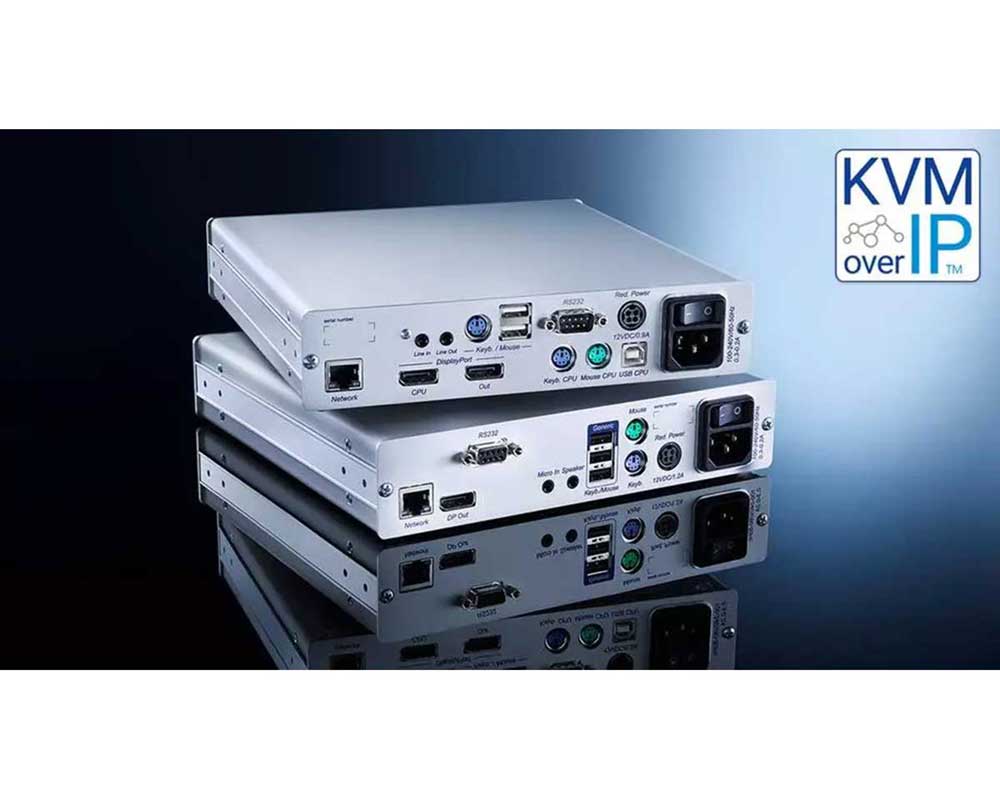

Das DP-Vision-IP-System besteht aus einem Rechnermodul (Sender) und einem Arbeitsplatzmodul (Empfänger) und ermöglicht die Bedienung eines Rechners aus größerer Entfernung.

Mittels manuellem Bandbreitenmanagement kann der Nutzer die Übertragung auf unterschiedlichste Bandbreitenanforderungen einstellen. Die Video-, Tastatur-, Maus- und Steuerdaten sind mit AES-128 verschlüsselt.

Funktionsweise
Die Extender der DP-Vision-IP-Produktfamilie nutzen für die Übertragung von Signalen G&Ds KVM-over-IP-Technologie. Die Übertragung erfolgt IP-basiert über Gigabit-Ethernet- Netzwerke (OSI-Schichtenmodell Layer 3). Das Gerät hat eine Netzwerkschnittstelle für die Datenübertragung, WebIF, Konfiguration, Monitoring, SNMP und Updates. Zusätzlich verfügt es über eine Management-Netzwerkschnittstelle, welche außer der Datenübertragung alle genannten Funktionen bereitstellt.

Zur Überwachung nutzt das DP-Vision-IP die bewährte Monitoring- und SNMP-Technologie. Das System wird über das Web-Interface konfiguriert. Darüber hinaus kann ebenfalls ein OSD zur Konfiguration genutzt werden. Aufgrund vordefinierter IP-Adressen können Arbeitsplatz- und Rechnermodule per Plug-and-Play kinderleicht über vorhandene Netzwerkinfrastrukturen oder mittels CAT-Kabel bzw. Lichtwellenleiter in einer 1:1-Verbindung in Betrieb genommen werden. Innerhalb der KVM-over-IP-Produktfamilie sind die unterschiedlichen Extender-Varianten miteinander kompatibel, was ein beliebiges Mix-Matching unterschiedlicher Video-Schnittstellen an Arbeitsplatz- und Rechnermodulen ermöglicht.

Die KVM-over-IP-Technologie von G&D ist sehr flexibel nutzbar. Die KVM-over-IP-Extender können mit Hilfe einer zusätzlichen Steuereinheit, dem ControlCenter-IP, in einem Matrixbetrieb verwendet werden. Hiermit können Signale innerhalb der LAN-Infrastruktur beliebig verteilt und auch gemeinsam genutzt werden. Den Benutzern ist es auch möglich, unabhängig von tatsächlichen Reichweiten innerhalb des LAN-Netzwerkes auf ihre Systeme zuzugreifen. Mit klassischen KVM-Extendern von G&D ist die Datenübertragung mit der KVM-over-IP-Technologie hingegen nicht kompatibel.

Produkthighlight Video

• Unterstützung von DisplayPort 1.1a Video
• Auflösung mit Pixelrate von 25MPixel/s bis zu 300MPixel/s
• Horizontalfrequenz: 25kHz – 185kHz
• Vertikalfrequenz: 24Hz – 120Hz
• Beispielauflösungen:
• 4096 × 2160 @ 30 Hz (4K @ 30 Hz),
• 3840 × 2160 @ 30 Hz (Ultra-HD @ 30 Hz),
• 2560 × 1600 @ 60 Hz, 2048 ×
• 2048 @ 60 Hz (2K × 2K),
• 1920 × 1200 @ 60 Hz.
• Weitere VESA und CEA standardisierte Auflösungen werden im Rahmen der Pixelrate sowie der Horizontal- und Vertikalfrequenz unterstützt
• Pixelkodierung von RGB 4:4:4 mit 24bpp / 8bpc
• Übertragung komprimiert, pixelperfekt, verlustfreie Videoqualität, sehr gute Hand-Auge-Koordination
• E-EDID Unterstützung

Bedienung

• Integrierte Matrix-Unterstützung zur Nutzung in Kombination mit einem ControlCenter-IP
• On-Screen-Display für Konfiguration und Bedienung
• Webapplikation Config Panel 21 für Konfiguration, Monitoring und Updates
• Lokaler Arbeitsplatz am Rechnermodul
• Ident-LED zum schnellen Auffinden des Gerätes in komplexen Installationen
• Konkurrierende oder exklusive Bedienung vom lokalen oder entfernten Arbeitsplatz
• Screen-Freeze-Funktion an der entfernten Konsole

Signale

• Verschlüsselte Video-, Tastatur-, Maus- und Steuerdaten (AES-128)
• PS/2- und USB-Tastatur/Maus-Unterstützung (auch im Mischbetrieb)
• Permanente Tastatur- und Mausemulation
• Permanente Monitoremulation (CPU)
• Embedded Audio im DisplayPort™ bis zu Stereo PCM
• Audio stereo bidirektional
• RS232 transparent
• Generic USB-HID-Schnittstelle

Übertragung

• IP-basierte Signalübertragung über Standard-Gigabit-Ethernet-Netzwerke, Layer 3, CAT-Kabel oder Lichtwellenleiter
• HDIP-Level 1-3
• Sicherer und störungsfreier Betrieb durch Pairing und Verschlüsselung mit AES-128 (nicht manipulierbar)
• Unbeschränkte Übertragungslänge, mit bis zu jeweils 100 Metern zwischen 2 aktiven Netzwerk-Komponenten bei Verwendung von CAT-Kabeln und bis zu jeweils 10.000 Metern bei Verwendung von Lichtwellenleitern (Fiber)

Gerät

• Internes Netzteil für Hauptstromversorgung
• Redundante, externe Stromversorgung (optional)
• Ident-LED gewährleisten eine schnelle Auffindung des Gerätes in komplexen Installationen
• Als Desktop-Variante geliefert (Sets für Rackmontage separat erhältlich)

Konfiguration und Sicherheit

• Verschlüsselte Video,- Tastatur-, Maus- und Steuerdaten mit AES-128
• Unterstützung von Quality of Service mit Konfigurationsoption durch den Benutzer
• Vom Anwender konfigurierbare Netzwerkports der jeweiligen Kommunikationskanäle
• Zusätzliche, unabhängige Management-Schnittstelle
• Manuelles Bandbreitenmanagement zur Anpassung der benötigten Bandbreite
• SNMP (-Trap und -Agent)
• Galvanische Trennung von Sender und Empfänger (nur bei Fiber), unempfindlicher gegen Störstrahlung
• Hohe Zuverlässigkeit und Ausfallsicherheit

Screen-Freeze Funktion

Verliert der Empfänger das Videosignal, da die Verbindung abbricht oder die Grafikkarte des Computers ein Problem hat, so „friert“ die Screen-Freeze Funktion das letzte angezeigte Bild des Monitors ein. Dieser Zustand wird durch eine rote, halb-transparente Rahmenmarkierung verdeutlicht. Die Funktion wird automatisch aufgehoben, sobald ein aktives Videosignal anliegt

Monitoring

Die Monitoring-Funktion erlaubt die automatische Ausgabe von Gerätezustands-Meldungen an Syslog-Server oder per SNMP sowie eine manuelle Überwachung mittels des Web-Interfaces. Die Monitoring-Funktion des DP-Vision-IP kann folgende Werte abfragen:

• Status Spannungsversorgungen Gerät (ein/aus)
• Status Temperatur-Schwellwert Gerät (im/über Limit)
• Status aller Verbindungskabel (ok/nok)
• Status Rechner (an/aus)
• Status Bildsignal Grafikkarte Rechner (verfügbar/nicht verfügbar)
• Status Netzwerk Status der SFP-Module (Fiber-Variante)
• Schnittstellenstatus Sender und Empfänger
• Freeze-Status
• Monitortyp (lokal und remote)
• Proaktives Monitoring der Gerätezustände möglich
• Event Reporting-Funktion (Syslog oder SNMP-Traps)
