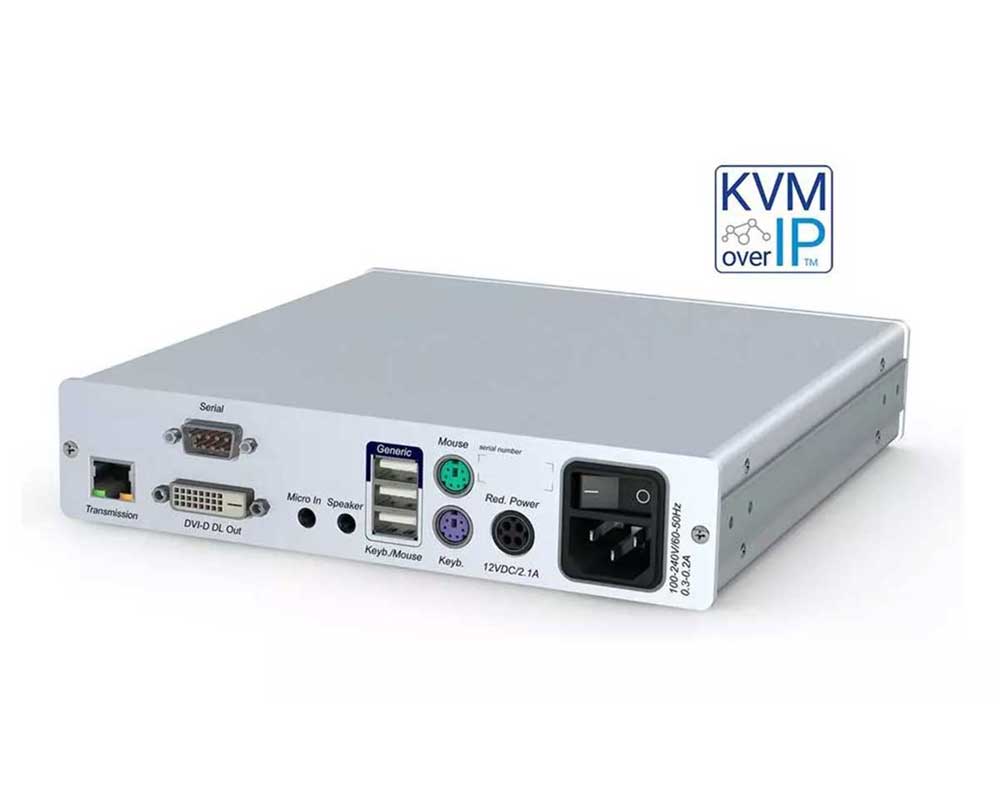

G&D DL-DVI-Vision-IP

Beschreibung

Das KVM-over-IP-Extendersystem DL-DVI-Vision-IP gibt folgende Signale aus:

• Dual-Link-DVI-Video
• Keyboard/Mouse (USB und PS/2)
• Audio + RS232
• USB HID Generic

Es werden Dual-Link-DVI-Bilddaten pixelperfekt und mit sehr guter Hand-Auge-Koordination verarbeitet. Die mögliche Bildauflösung entspricht einer Pixelrate von 25MPixel/s bis zu 330MPixel/s. Die Übertragung erfolgt komprimiert und wahlweise über CAT-Kabel oder Lichtwellenleiter sowie innerhalb IP-basierter Standard-Netzwerke auf Layer 3 – auch über Subnetzwerkgrenzen hinaus.

Das DL-DVI-Vision-IP ist ein Arbeitsplatzmodul (Empfänger) und kompatibel mit den Rechnermodulen (Sendern) der Vision-IP-Serie. Die Kombination von DL-DVI-Vision-IP und einem Vision-IP-Rechnermodul ermöglicht die Bedienung eines Rechners aus größerer Entfernung. Mittels manuellem Bandbreitenmanagement kann der Nutzer die Übertragung auf unterschiedlichste Bandbreitenanforderungen einstellen. Die Video-, Tastatur-, Maus- und Steuerdaten sind mit AES-128 verschlüsselt.

Funktionsweise
Das DL-DVI-Vision-IP nutzt für den Empfang von Signalen G&Ds KVM-over-IP-Technologie. Die Übertragung erfolgt IP-basiert über Gigabit-Ethernet-Netzwerke (OSI-Schichtenmodell Layer 3). Das Gerät hat eine Netzwerkschnittstelle für die Datenübertragung, WebIF, Konfiguration, Monitoring, SNMP und Updates. Zusätzlich verfügt es über eine Management-Netzwerkschnittstelle, welche außer der Datenübertragung alle genannten Funktionen bereitstellt.

Zur Überwachung nutzt das DL-DVI-Vision-IP die bewährte Monitoring- und SNMP-Technologie. Das System wird über das Web-Interface konfiguriert. Darüber hinaus kann ebenfalls ein OSD zur Konfiguration genutzt werden. Aufgrund vordefinierter IP-Adressen kann das Arbeitsplatzmodul mit einem Rechnermodul der Vision-IP-Serie per Plug-and-Play kinderleicht über vorhandene Netzwerkinfrastrukturen oder mittels CAT-Kabel oder Lichtwellenleiter verbunden werden. Innerhalb der KVM-over-IP-Produktfamilie sind die unterschiedlichen Extender-Varianten miteinander kompatibel, was ein beliebiges Mix-Matching unterschiedlicher Video-Schnittstellen an Arbeitsplatz- und Rechnermodulen ermöglicht.

Die KVM-over-IP-Technologie von G&D ist sehr flexibel nutzbar. Die KVM-over-IP-Extender können mit Hilfe einer zusätzlichen Steuereinheit, dem ControlCenter-IP, in einem Matrixbetrieb verwendet werden. Hiermit können Signale innerhalb der LAN-Infrastruktur beliebig verteilt und auch gemeinsam genutzt werden. Den Benutzern ist es auch möglich, unabhängig von tatsächlichen Reichweiten innerhalb des LAN-Netzwerkes auf ihre Systeme zuzugreifen. Mit klassischen KVM-Extendern von G&D ist die Datenübertragung mit der KVM-over-IP-Technologie hingegen nicht kompatibel.

Produkthighlight Video

• Unterstützung von Dual-Link-DVI-Video
• Auflösung mit Pixelrate von 25MPixel/s bis zu 330MPixel/s
• Horizontalfrequenz: 25kHz – 185KHz
• Vertikalfrequenz: 24Hz – 120Hz
• Auflösungen bis zu 2560 × 1600 @ 60 Hz, 4096 × 2160 @ 30 Hz (4K @ 30 Hz)
• Beispielauflösungen:
  • 3840 × 2160 @ 30 Hz,
  • 2048 × 2160 @ 60 Hz,
  • 2048 × 2048 @ 60 Hz.
• Weitere VESA und CEA standardisierte Auflösungen werden im Rahmen der Pixelrate sowie der Horizontal- und Vertikalfrequenz unterstützt
• Pixelkodierung von RGB 4:4:4 mit 24bpp / 8bpc
• Übertragung komprimiert, pixelperfekt, verlustfreie Videoqualität, nahezu latenzfrei, sehr gute Hand-Auge-Koordination
• E-EDID Unterstützung
• arbeitsplatzseitig digitale und analoge Monitore anschließbar

Bedienung

• Integrierte Matrix-Unterstützung zur Nutzung in Kombination mit einem ControlCenter-IP
• On-Screen-Display für Konfiguration und Bedienung
• Webapplikation Config Panel 21 für Konfiguration, Monitoring und Updates
• Ident-LED zum schnellen Auffinden des Gerätes in komplexen Installationen
• Screen-Freeze-Funktion an der entfernten Konsole

Signale

• Verschlüsselte Video-, Tastatur-, Maus- und Steuerdaten (AES-128)
• PS/2- und USB-Tastatur/Maus-Unterstützung (auch im Mischbetrieb)
• Permanente Tastatur- und Mausemulation
• Audio stereo bidirektional
• RS232 transparent
• Generic USB-HID-Schnittstelle

Übertragung

• IP-basierte Signalübertragung über Standard-Gigabit-Ethernet-Netzwerke, Layer 3, CAT-Kabel oder Lichtwellenleiter
• HDIP-Level 1-3
• Sicherer und störungsfreier Betrieb durch Pairing und Verschlüsselung mit AES-128 (nicht manipulierbar)
• Unbeschränkte Übertragungslänge, mit bis zu jeweils 100 Metern zwischen 2 aktiven Netzwerk-Komponenten bei Verwendung von CAT-Kabeln und bis zu jeweils 10.000 Metern bei Verwendung von Lichtwellenleitern (Fiber)

Gerät

• Internes Netzteil für Hauptstromversorgung
• Redundante, externe Stromversorgung (optional)
• Ident-LED gewährleisten eine schnelle Auffindung des Gerätes in komplexen Installationen
• Als Desktop-Variante geliefert (Sets für Rackmontage separat erhältlich)

Konfiguration und Sicherheit

• Verschlüsselte Video,- Tastatur-, Maus- und Steuerdaten mit AES-128
• Unterstützung von Quality of Service mit Konfigurationsoption durch den Benutzer
• Vom Anwender konfigurierbare Netzwerkports der jeweiligen Kommunikationskanäle
• Zusätzliche, unabhängige Management-Schnittstelle
• Manuelles Bandbreitenmanagement zur Anpassung der benötigten Bandbreite
• SNMP (-Trap und -Agent)
• Galvanische Trennung von Sender und Empfänger (nur bei Fiber), unempfindlicher gegen Störstrahlung
• Hohe Zuverlässigkeit und Ausfallsicherheit

Screen-Freeze Funktion
Verliert der Empfänger das Videosignal, da die Verbindung abbricht oder die Grafikkarte des Computers ein Problem hat, so „friert“ die Screen-Freeze Funktion das letzte angezeigte Bild des Monitors ein. Dieser Zustand wird durch eine rote, halb-transparente Rahmenmarkierung verdeutlicht. Die Funktion wird automatisch aufgehoben, sobald ein aktives Videosignal anliegt.

Monitoring

Die Monitoring-Funktion erlaubt die automatische Ausgabe von Gerätezustands-Meldungen an Syslog-Server oder per SNMP sowie eine manuelle Überwachung mittels des Web-Interfaces. Die Monitoring-Funktion des DL-DVI-Vision-IP kann folgende Werte abfragen:

• Status Spannungsversorgungen Gerät (ein/aus)
• Status Temperatur-Schwellwert Gerät (im/über Limit)
• Status aller Verbindungskabel (ok/nok)
• Status Rechner (an/aus)
• Status Bildsignal Grafikkarte Rechner (verfügbar/nicht verfügbar)
• Status Netzwerk
• Status der SFP-Module (Fiber-Variante)
• Schnittstellenstatus Sender und Empfänger
• Freeze-Status
• Monitortyp (lokal und remote)
• Proaktives Monitoring der Gerätezustände möglich
• Event Reporting-Funktion (Syslog oder SNMP-Traps)
